這種故障是指工藝有流量但渦街流量計沒有流量顯示值或顯示*小，通常是轉換器沒有信號輸出。渦街流量計自身原因有：電源故障，連接電纜故障；傳感器或轉換器電子元件損壞；工藝原因有：工藝管道內流量過小或沒有流量、工藝管道堵塞。

渦街流量計顯示*小或無顯示按以下方法檢查和處理：

①先檢查渦街流量計供電是否正常，開關是否合上，熔絲是否熔斷。用萬用表測量各點電壓，DC24V 供電、250Ω負載電阻兩端的電壓、轉換器接線端子的電壓來判斷故障。供電正常，再檢查連接電纜及接線是否松動，接線端子有無氧化、腐蝕現象，必要時緊固螺釘。

②用HART 手操器測試渦街流量計，進行回路測試(loop test)，觀察轉換器的輸出電流是否為4mA；進行脈沖輸出測試(pulse output test)，觀察轉換器有無脈沖輸出，來判斷測量回路、流量積算儀是否正常?；蛘甙碒ART 手操器快捷鍵“1，2，1，1”查看已發生的錯誤信息，對癥處理。

③新安裝或檢修更換的渦街流量計傳感器，應核對傳感器口徑及箭頭與流體方向是否一致，組態參數是否正確。向工藝詢問流量是否正常。如果工藝流量很小，流速很慢在傳感器內無旋渦產生，轉換器將輸出跟蹤流量的飽和電流，其下限值為3.9mA。渦街流量計有故障的報警輸出電流下限值為≤3.75mA。這為判斷是流量減小還是儀表故障提供了方便。

④使用時間較長的傳感器，應考慮旋渦發生體上是否污物附著太多或結垢，檢測元件損壞也會沒有輸出信號。這類故障只有拆下傳感器檢查，污物多或結垢可進行清洗。原來使用正常，突然沒有信號輸出，可能是傳感器內壁或旋渦發生體上有黏附物使流態紊亂，或者使傳感器的靈敏度大大下降，導致輸出信號不正常。

⑤懷疑傳感器有問題，先檢查傳感器同軸電纜是否有裂縫；然后用螺絲刀輕敲檢測元件頭部，流量積算儀的顯示如果有波動，說明檢測元件完好，檢測元件損壞將無法修復。

⑥渦街流量計檢測元件及轉換放大器的檢查方法

a、檢測元件件的檢查

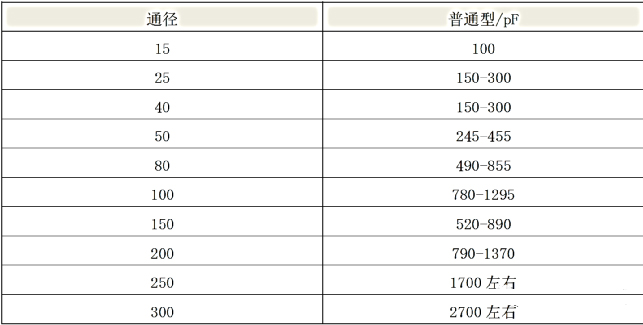

渦街流量計常溫下電容參考值(±20%)

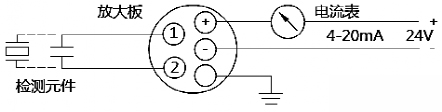

電流輸出型渦街流量計檢測元件與轉換放大器的連接如圖3所示。圖中端子1、2與檢測元件相連，+、-端是放大器的輸出端子。懷疑電容檢測元件有問題時，可測量電容值來判斷是否損壞。表1是橫河DY 型渦街流量計在常溫下的電容參考值。測量紅、白兩引線間的電容值時不要用手接觸被測點，避免把人體的附加電容加入而造成誤判。

渦街流量計脈沖輸出回路連接示意圖

b、渦街流量計轉換放大器的檢查

轉換放大器可用人體感應信號進行檢查，用手觸摸1 或2 端子，電流輸出型無信號時放大器輸出電流為4mA，用手觸摸1 或2 端子放大器輸出電流將大于4mA，說明放大器正常。

脈沖輸出型，無信號時放大器P 的輸出電壓為23V 或0V，用手觸摸1 或2 端子，放大器輸出電壓為l1V 左右說明放大器正常。

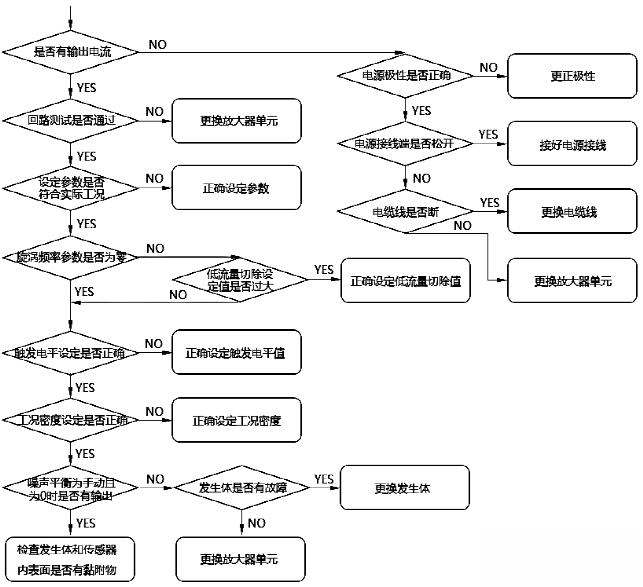

⑦渦街流量計，可按圖5的流程進行檢查和處理。

渦街流量計有流量無顯示的檢查及處理步驟
