密封水流量計的構成
發布時間:2021-08-05 01:24:41??點擊次數:1410次

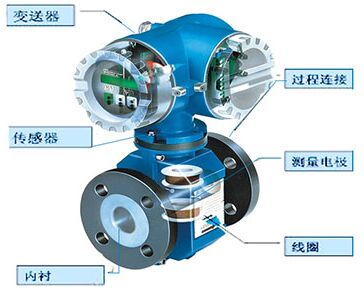

密封水流量計結構主要組成:除了電源以外,常規的密封水流量計結構通常包括了傳感器以及轉換器兩個部分。其中傳感器將流經介質的流量轉換成感應電勢,接著感應電勢交由轉換器轉換成信號(4-20MA)進行輸出顯示或者控制。
那么詳細的密封水流量計結構組成又有哪些呢?我們接著往下看:
①殼體:鐵磁材料,線圈外罩,隔離外部環境的干擾,保證密封水流量計磁場的正常工作狀態;
②導管:基礎結構部分,保證介質(具備導電性)流通的管體,必須為不導磁材料如不銹鋼、玻璃鋼、碳鋼等;
③電*:其功能是提取與測量成比例的感應電勢信號,電*通常由非磁性材料制成,并要求與襯里齊平,以免流體流動受阻。它的安裝位置應在管道的垂直方向上,以防止沉積物積聚在管道上并影響測量精度。
④磁路系統:其功能是產生均勻的DC或AC磁場,直流磁路由永磁體實現,其優點是結構相對簡單,來自交流磁場的干擾較小,但容易使通過測量導管的電解液*化,從而使正*被負*包圍,負* 被正離子包圍。外殼是電*的*化現象,會導致兩個電*的內部電阻增加,從而嚴重影響電表的正常運行。 當管直徑大時,永磁體相應地大,笨重并且不經濟。因此,密封水流量計通常使用交變磁場,并由50HZ工頻電源激勵產生。
⑤轉換器:液流產生的感應電勢信號非常弱,并且受各種干擾因素的影響很大。轉換器的作用是將感應電勢信號放大并將其轉換為統一的標準信號,并抑制主干擾信號。它的任務是將電*檢測到的感應電勢信號Ex放大并將其轉換為統一的標準DC信號。
⑥襯里:在測量管的內側和法蘭密封表面上有完整的電絕緣襯里。它直接接觸待測液體,其功能是增加測量導管的耐腐蝕性,并防止感應電位因金屬測量導管的壁而短路。襯里材料主要是耐腐蝕,耐高溫,耐磨的聚四氟乙烯塑料,陶瓷等。
